Montageanleitung

Grundplatte für Dartboard Kamerasystem

Diese Anleitung beschreibt den Zusammenbau und die Montage der modularen Grundplatte für Dartboard-Kamerasysteme.

Die Grundplatte dient als stabile Montagebasis für Dartboards und Kamerahalter für Systeme wie AutoDarts.

---

1. Lieferumfang

Bitte prüfen Sie den vollständigen Lieferumfang vor Beginn der Montage.

Lichtring-Komponenten

• 9x Lichtringsegment ohne Bohrungen

• 3x Lichtringsegment mit Bohrungen

Kamerahalter

• 3x Kamerafuß

• 3x Kamerakopf

• 3x Kameraabdeckung

Schrauben

• 12x M2 x 6 mm

• 26x M3 x 10 mm

• 21x M4 x 10 mm

Grundplatte

• 1x Mittelstück

• 3x Grundplatte verbindung

• 3x Grundplatte Außenteil

2. Benötigtes Werkzeug (nicht im Lieferumfang enthalten!)

Für die Montage wird folgendes Werkzeug benötigt:

• Innensechskantschlüssel für M2, M3 und M4 Schrauben

• Bohrmaschine mit Bohrer

• Wasserwaage

• Stift zum Markieren

• Passende Dübel und Schrauben für die Wandmontage

(Hinweis: Wanddübel und Befestigungsschrauben sind nicht enthalten, da diese von der Wandbeschaffenheit abhängig sind.)

3. Zusammenbau der Grundplatte

Schritt 1 – Mittelstück und Verbindungen montieren

Lege das Mittelstück auf eine ebene Fläche.

Stecke die drei Verbindungsstücke in die vorgesehenen Aufnahmen des Mittelstücks.
Die Teile sind so konstruiert, dass sie automatisch korrekt positioniert werden.

Achte darauf, dass alle Teile vollständig und bündig ineinander sitzen.

Schritt 2 – Mittelteil verschrauben

Drehe die vormontierte Platte vorsichtig um.

Verschraube das Mittelstück mit den Verbindungsstücken.

Verwende dafür:

6× M3x10 mm Zylinderschrauben

Ziehe alle Schrauben gleichmäßig fest.

Schritt 3 – Außenteile montieren

Nun werden die äußeren Segmente montiert.

Verbinde jeweils:

1 Außenteil mit 1 Verbindungsstück

Die Ausrichtung erfolgt automatisch über die integrierten Passstifte.

Schritt 4 – Außenteile verschrauben

Jedes Außenteil wird anschließend verschraubt.

Pro Außenteil werden verwendet:

2× M3x10 mm Zylinderschrauben

Insgesamt:

6 Schrauben

Ziehe alle Schrauben gleichmäßig fest.

Die Grundplatte ist nun vollständig montiert.

4. Vorbereitung der Wandmontage

Schritt 5 – Mittelpunkt bestimmen

Bestimme den gewünschten Mittelpunkt der Dartscheibe an der Wand.

Markiere diesen Punkt mit einem Stift.

Dieser Punkt dient gleichzeitig als Befestigungspunkt für die mittlere Schraube der Grundplatte.

---

Schritt 6 – Erstes Loch bohren

Bohre an der markierten Stelle das Loch für die mittlere Befestigungsschraube.

Setze einen passenden Dübel ein.

---

5. Grundplatte ausrichten

Schritt 7 – Grundplatte provisorisch montieren

Setze die Grundplatte mit der mittleren Schraube an der Wand an.

Ziehe die Schraube nur leicht an, sodass die Grundplatte noch leicht gedreht werden kann.

---

Schritt 8 – Ausrichtung und Markierung

Richte die Grundplatte mit einer Wasserwaage exakt aus.

Markiere anschließend die Positionen der drei äußeren Befestigungslöcher durch die vorhandenen Bohrungen.

---

6. Endgültige Montage

Schritt 9 – Restliche Löcher bohren

Nimm die Grundplatte wieder ab.

Bohre nun die drei markierten Löcher für die äußeren Befestigungspunkte.

Setze passende Dübel ein.

---

Schritt 10 – Grundplatte befestigen

Setze die Grundplatte wieder an die Wand.

Befestige zuerst die mittlere Schraube und anschließend die drei äußeren Schrauben.

Ziehe alle Schrauben fest, sodass die Grundplatte stabil an der Wand sitzt.

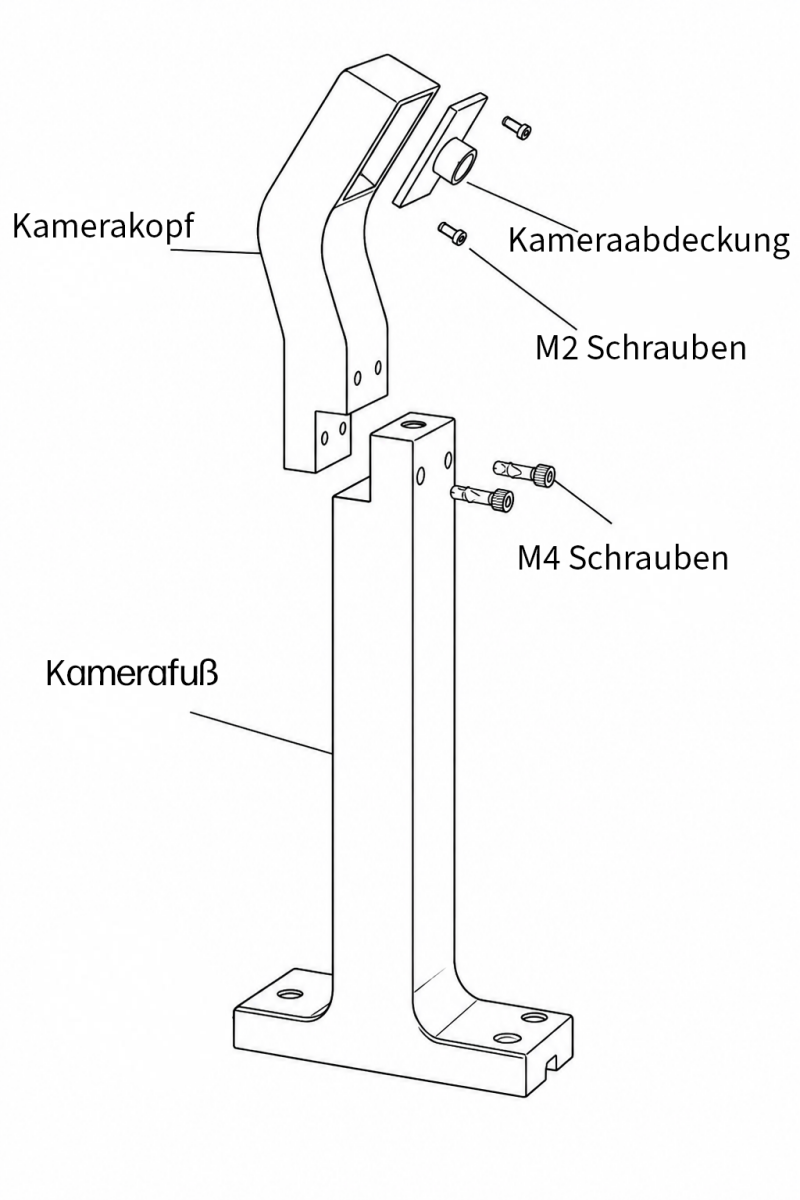

7. Montage der Kameraarme

Zuerst werden die Kameraarme vormontiert.

1. Verbinden Sie Kamerafuß und Kamerakopf.

2. Verwenden Sie dafür M4 × 10 mm Schrauben.

Achten Sie auf eine saubere und feste Verbindung.

8. Lichtring montieren

Der Lichtring besteht aus 12 Segmenten:

• 9 Segmente ohne Bohrung

• 3 Segmente mit Bohrung

Aufbauprinzip

• Eine Seite mit Passstift

• Eine Seite mit Passbohrung

• Sorgt für exakte Ausrichtung

Montageabfolge

3 Segmente ohne Bohrung → 1 Segment mit Bohrung
(Diesen Ablauf wiederholen, bis der Ring geschlossen ist)

Befestigung

Segmente mit M3 Schrauben verbinden

9. Lichtring mit Kamerahalter befestigen

1. Lichtring auf Halterungen positionieren

2. Mit M4 Schrauben befestigen

10. Kameras installieren (sollten Sie die Kameras als Set bestellt haben, schauen Sie sich Punkt 12 an)

1. Kameras einsetzen

2. Mit M2 Schrauben befestigen

3. Abdeckungen montieren

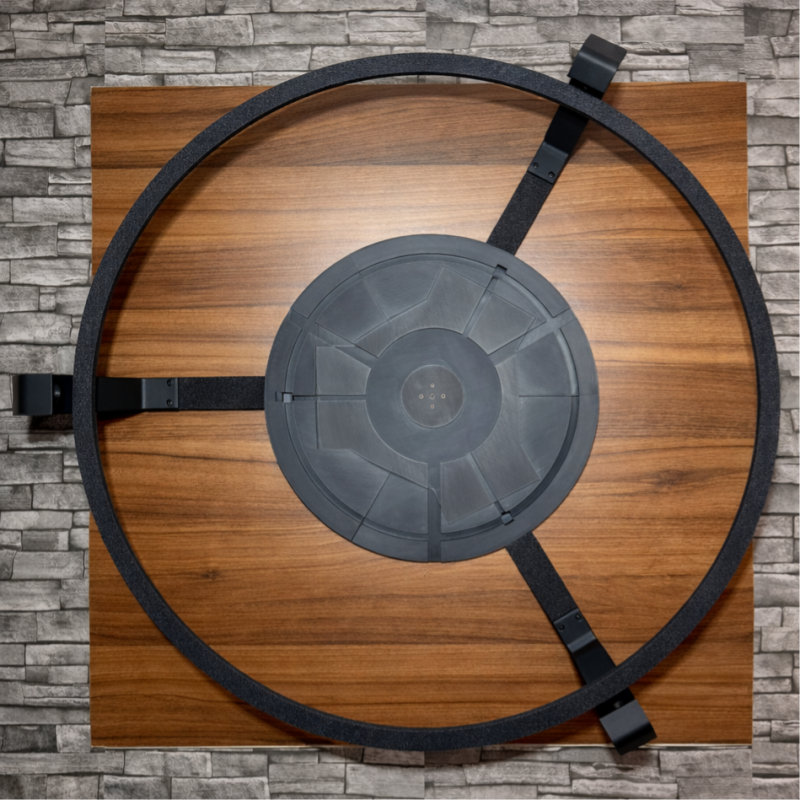

11. Komplettset an der Grundplatte befestigen

1. Kameraarme an der Grundplatte positionieren
2. Die Kamerakabel werden durch die Führung durch die Grundplatte zur Mitte verlegt.
3. Mit 9x M4 Schrauben befestigen

12. Optionale Komponenten (Kamera & LED Band)

Kamera montieren

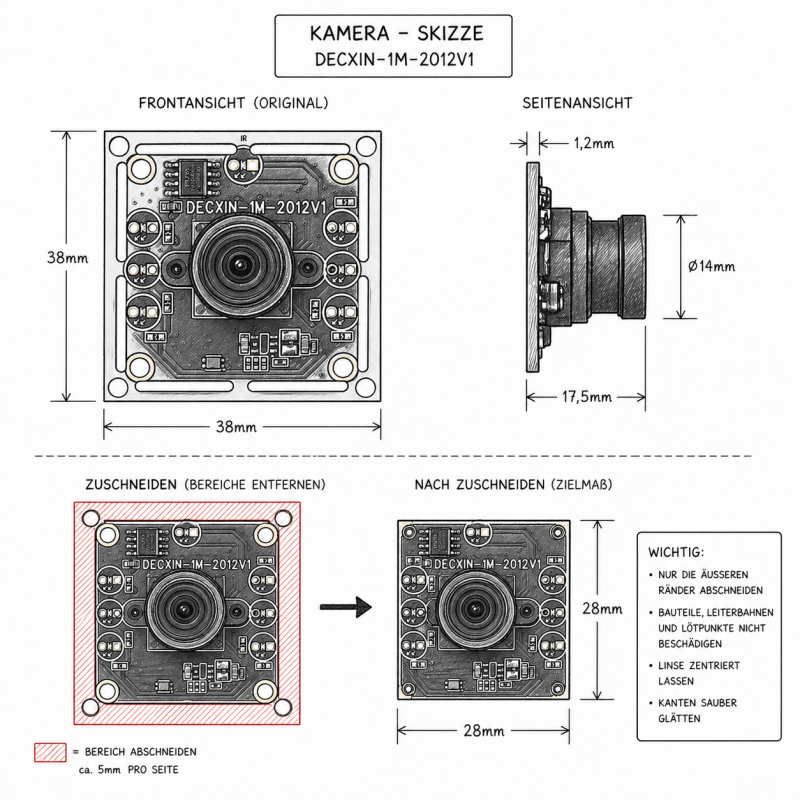

1. Kamera ggf. zuschneiden (siehe Skizze)

2. In Halterung einsetzen

3. Linse mittig ausrichten

4. Mit 2x M2 Schrauben fixieren

Wichtig:
Kamera darf nicht wackeln, Linse nicht berühren und beschädigen.

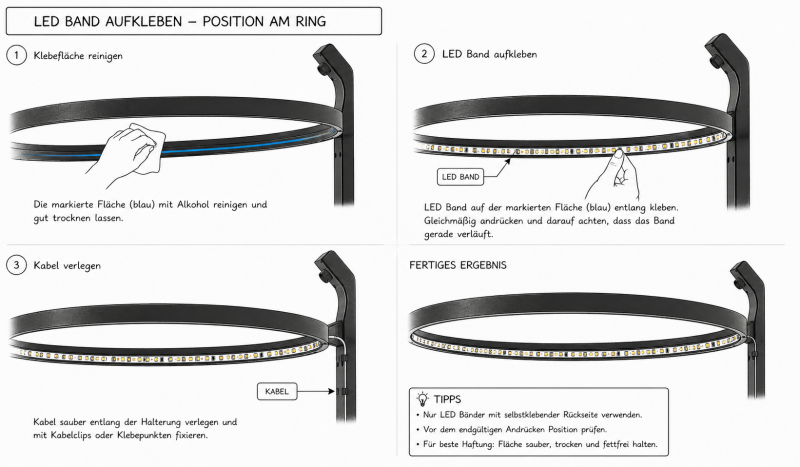

LED Band montieren

1. Klebefläche reinigen

2. LED Band entlang der inneren Ringkante kleben

3. Gleichmäßig andrücken

4. Kabel sauber verlegen

Hinweise:
Nicht knicken, Position vorher prüfen.
