Montageanleitung Festes Kamerahalter-Set für Dartboard



Wandhalterung für Autodarts – Kamerahalter mit Lichtring

Wandhalterung für Autodarts – Kamerahalter mit Lichtring

Vielen Dank für den Kauf unserer Wandhalterung. Diese ermöglicht eine stabile Montage sowie eine präzise Ausrichtung des Systems.

Bitte lesen Sie diese Anleitung vollständig, bevor Sie mit der Montage beginnen.

1. Sicherheitshinweise

  1. Montage nur an stabilen und tragfähigen Wänden durchführen

  2. Geeignete Schrauben und Dübel verwenden

  3. Keine Strom- oder Wasserleitungen im Bohrbereich

  4. Schrauben festziehen, aber nicht überdrehen

  5. Nach der Montage alle Komponenten auf Stabilität prüfen

2. Lieferumfang

Bitte prüfen Sie den vollständigen Lieferumfang vor Beginn der Montage.

Lichtring-Komponenten

  • 9x Lichtringsegment ohne Bohrungen

  • 3x Lichtringsegment mit Bohrungen

Kamerahalter

  • 3x Kamerafuß

  • 3x Kamerakopf

  • 3x Kameraabdeckung

Schrauben

  • 12x M2 x 6 mm (Kameras & Abdeckungen)

  • 12x M3 x 10 mm (Lichtring)

  • 12x M4 x 10 mm (Kamerahalter)

Montagehilfe

  • 1x Bohrschablone Mittelstück

  • 2x Bohrschablone Außenstück

3. Bohrlöcher anzeichnen

Setzen Sie die Bohrschablone als erstes zusammen:

  1. Ziehen Sie die Schutzfolie vom doppelseitigen Klebeband ab

  2. Verbinden Sie die beiden Außenstücke mithilfe der Passstifte mit dem Mittelstück

  3. Drücken Sie die Teile an den Klebepunkten fest zusammen

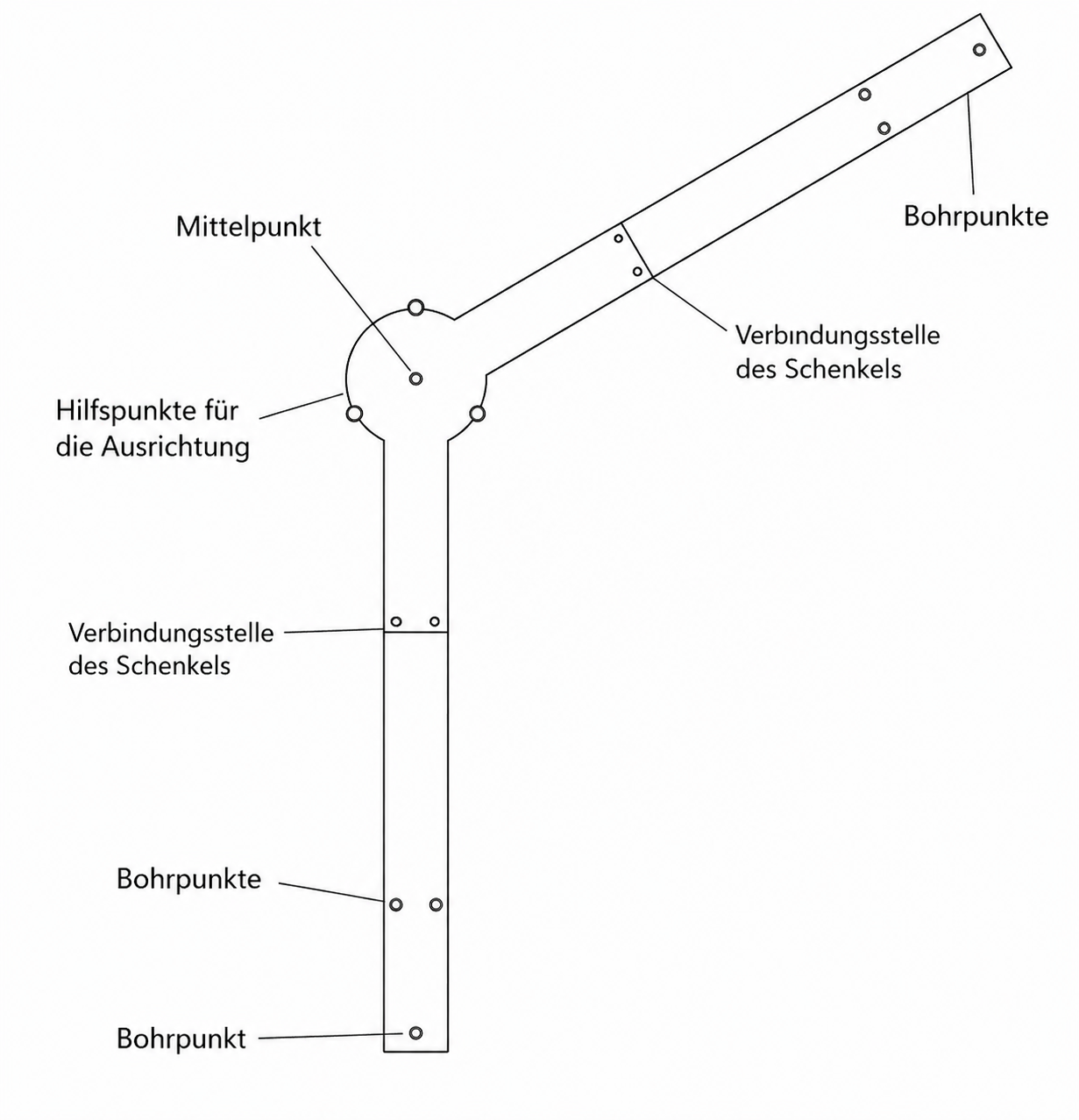

Ausrichtung der Schablone

  • Die Mitte der Schablone entspricht der Mitte der Dartscheibe

  • Die 3 Markierungen am Kreis dienen zur exakten Ausrichtung beim Drehen

  • Die jeweils 3 Bohrungen an den Außenstücken markieren die Positionen der Kamerahalter

Vorgehen

  1. Schablone an der Wand positionieren. Markieren Sie als erstes den Mittelpunkt der Dartscheibe und die 3 Punkte für die Ausrichtung der Vorrichtung

  2. Erste Bohrpunkte markieren

  3. Schablone drehen und exakt ausrichten

  4. Alle Bohrlöcher anzeichnen

4. Bohrlöcher erstellen

  1. Markierte Punkte bohren

  2. Dübel einsetzen

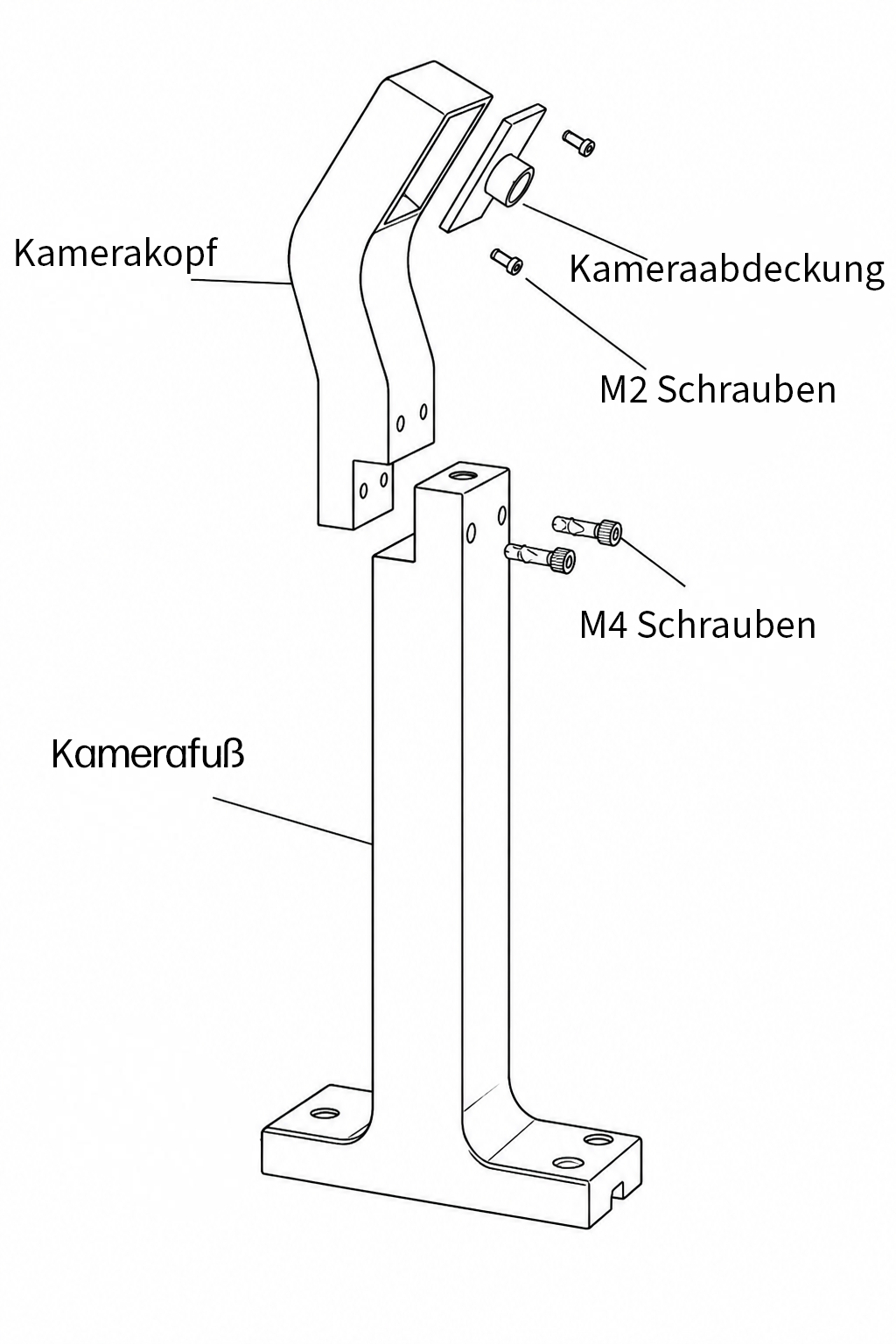

5. Montage der 3 Kameraarme

  1. Kamerafuß mit Kamerakopf verbinden

  2. Mit M4 Schrauben befestigen

  3. Verbindung festziehen

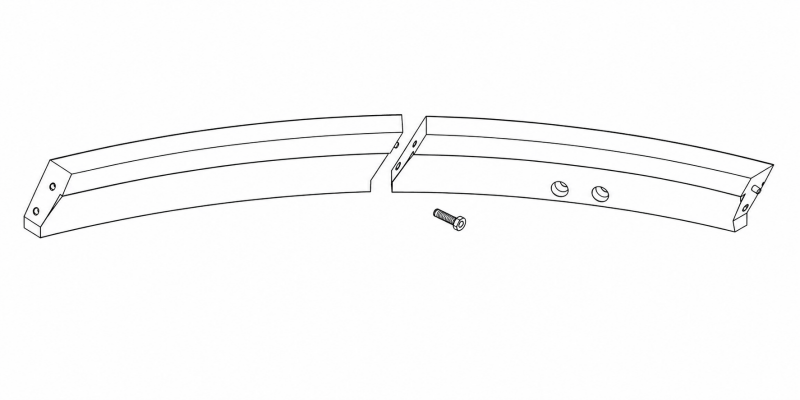

6. Lichtring montieren

Der Lichtring besteht aus 12 Segmenten:

  • 9 Segmente ohne Bohrung

  • 3 Segmente mit Bohrung

Aufbauprinzip

  • Eine Seite mit Passstift

  • Eine Seite mit Passbohrung

  • Sorgt für exakte Ausrichtung

Montageabfolge

3 Segmente ohne Bohrung → 1 Segment mit Bohrung
(Diesen Ablauf wiederholen, bis der Ring geschlossen ist)

Befestigung

Segmente mit M3 Schrauben verbinden

7. Lichtring mit Kamerahalter befestigen

  1. Lichtring auf Halterungen positionieren

  2. Mit M4 Schrauben befestigen

8. Kameras installieren (sollten Sie die Kameras als Set bestellt haben, schauen Sie sich Punkt 11 an)

  1. Kameras einsetzen

  2. Mit M2 Schrauben befestigen

  3. Abdeckungen montieren

9. Komplettset an der Wand befestigen

  1. Kameraarme an den Bohrlöchern positionieren

  2. Mit geeigneten Schrauben befestigen

Hinweis:
Die Schrauben sind nicht im Lieferumfang enthalten und müssen je nach Wandtyp (z. B. Beton, Gipskarton, Holz) passend ausgewählt werden.

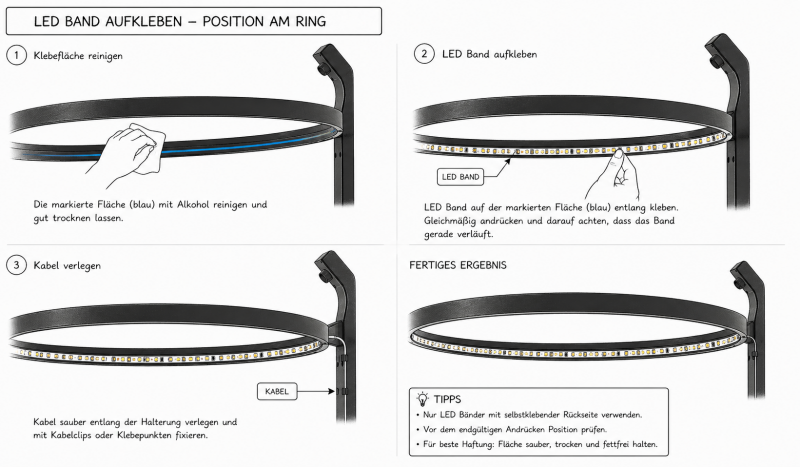

10. Optionale Komponenten (Kamera & LED Band)

Kamera montieren

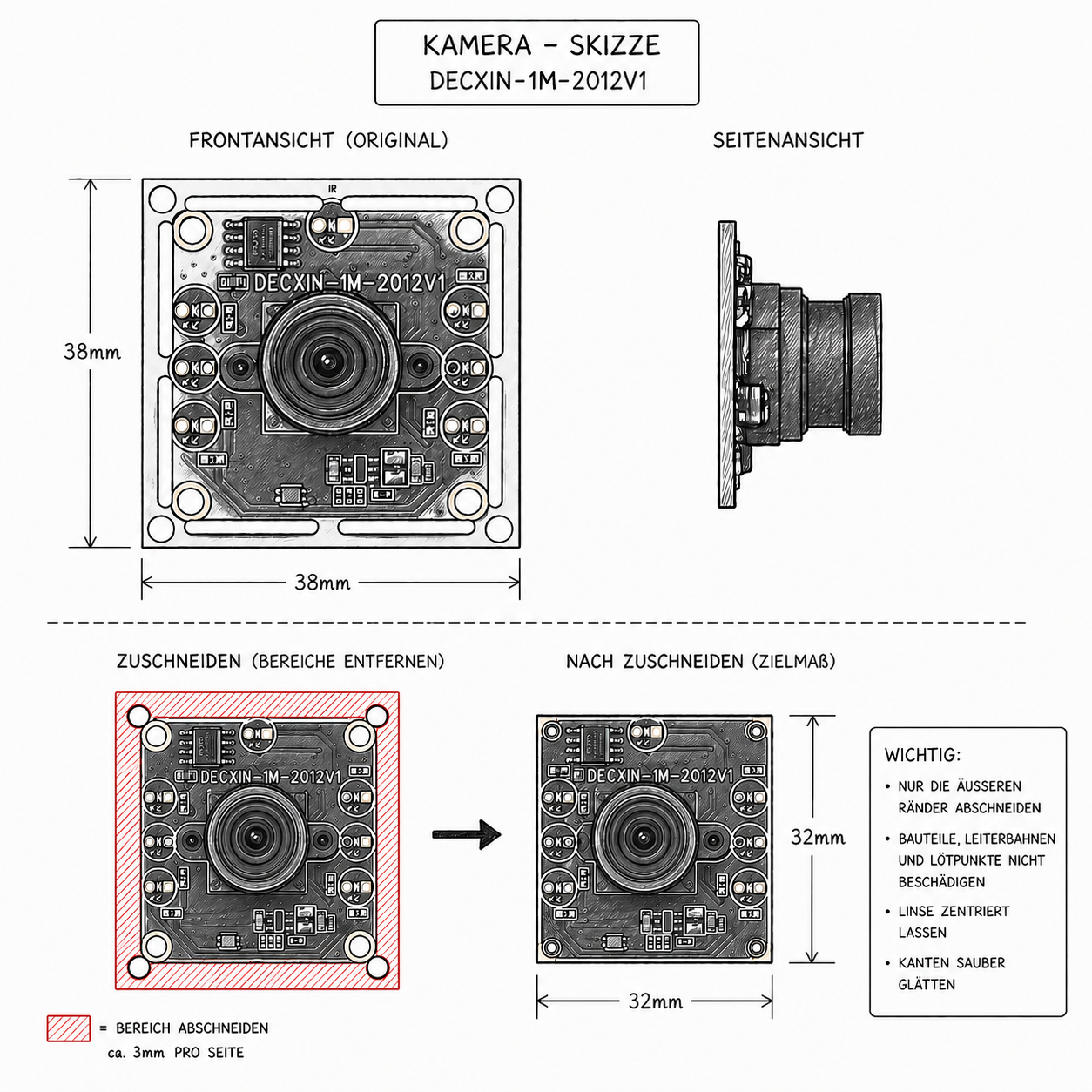

1. Bereiten Sie die 3 Kameras so wie auf der Skizze vor.

2. Führen Sie im zusammengebauten Zustand durch jeden Kameraarm das Kabel von der Unterseite durch die Führung bis ganz nach oben.

3. Nun schließe das Kabel an den Kameras an. Der Anschluss an den Kameras befindet sich auf der Rückseite.

4. Jetzt wird die Kamera mit angeschlossenem Kabel im Kamerakopf montiert mit 2x M2x6 Schrauben.

5. Nun wird die Abdeckung mit 2x M2 Schrauben montiert.

6. Als letztes wird das Set an der Wand montiert, achten Sie aber bitte darauf das die Kabel unten am Fuß durch die Führung zur Mitte laufen und die Kameraarme richtig an der Wand Anliegen.

Wichtig:
Kamera darf nicht wackeln, Linse nicht berühren und beschädigen.

11. Abschlusskontrolle

Überprüfen Sie abschließend:

  • Sind alle Schrauben fest angezogen?

  • Sitzen die Kamerahalter stabil an der Wand?

  • Ist der Lichtring korrekt montiert und ausgerichtet?

  • Sind Kameras und Kabel sicher befestigt?

Nach erfolgreicher Kontrolle ist die Montage abgeschlossen.



✅ Die Wandhalterung ist nun betriebsbereit.



Fragen aus der Community

1. Wie werden die Kameras angeschlossen?

1. Bereiten Sie die 3 Kameras so wie auf der Skizze vor.

2. Führen Sie im zusammengebauten Zustand durch jeden Kameraarm das Kabel von der Unterseite durch die Führung bis ganz nach oben.

3. Nun schließe das Kabel an den Kameras an. Der Anschluss an den Kameras befindet sich auf der Rückseite.

4. Jetzt wird die Kamera mit angeschlossenem Kabel im Kamerakopf montiert mit 2x M2x6 Schrauben.

5. Nun wird die Abdeckung mit 2x M2 Schrauben montiert.

6. Als letztes wird das Set an der Wand montiert, achten Sie aber bitte darauf das die Kabel unten am Fuß durch die Führung zur Mitte laufen und die Kameraarme richtig an der Wand Anliegen.



2. Die USB Kabel gehen in den Innenring, dort ist die Gefahr beim werfen doch viel zu groß das ein Kabel getroffen wird?

Verwenden Sie bitte ein Dartboard Surround, so werden die Kabel vollständig geschützt und es besteht keine Gefahr.
